Λεπτομέρειες:
|

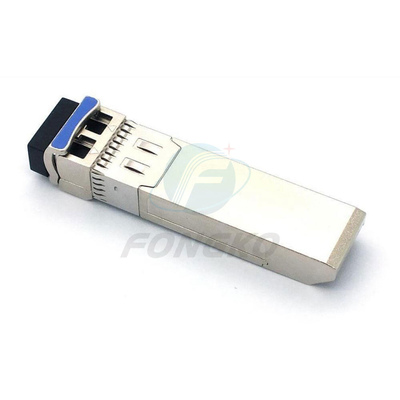

| Χρήση: | FTTH | Όνομα προϊόντων: | Οπτικός πομποδέκτης SFP |
|---|---|---|---|
| Όρος: | Νέος | λέξεις κλειδιά: | RoHS Compliant10Gb/s SFP+ 1310nm 20km οπτικός πομποδέκτης |
| Χαμηλής ισχύος κατανάλωση: | < 1W=""> | Λειτουργούσα θερμοκρασία περίπτωσης:: | Commerical: 0 έως 70 °C Βιομηχανικός: - 40 έως 85 °C |
| Υψηλό φως: | 10gb ενότητα SFP,ενότητα 20km 10gb SFP,sfp+ πολυ ίνα 10gbe τρόπου ενότητας lc |
||
| Απόλυτες μέγιστες εκτιμήσεις | |||||
| Παράμετρος | Σύμβολο | Ελάχιστος. | Μέγιστο. | Μονάδα | Σημείωση |
| Τάση ανεφοδιασμού | Vcc | -0.5 | 4.0 | Β | |
| Θερμοκρασία αποθήκευσης | TS | -40 | 85 | °C | |
| Σχετική υγρασία | RH | 0 | 85 | % | |
| Γενικά λειτουργούντα χαρακτηριστικά | ||||||
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Μέγιστο. | Μονάδα | Σημείωση |
| Ποσοστό στοιχείων | 9,953 | 10.3125 | 11.3 | Gb/s | ||
| Τάση ανεφοδιασμού | Vcc | 3.13 | 3.3 | 3.47 | Β | |
| Ρεύμα ανεφοδιασμού | Icc5 | 300 | μΑ | |||
Λειτουργούντα Temp περίπτωσης. |
TC | 0 | 70 | °C |
||
| Tj | -40 | 85 | ||||
| Ηλεκτρικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΚΟΡΥΦΉ (I) =--5 έως 80 ℃, VCC =3.13 σε 3,47 Β) | ||||||
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Μέγιστο. | Μονάδα | Σημείωση |
| Συσκευή αποστολής σημάτων | ||||||
| Διαφορική ταλάντευση εισαγωγής στοιχείων | VINPP | 180 | 700 | mVpp | 1 | |
| Διαβιβάστε θέτει εκτός λειτουργίας την τάση | VD | Vcc-0,8 | Vcc | Β |
||
| Διαβιβάστε επιτρέπει την τάση | VEN | Vee | Vee+0.8 | |||
| Διαφορική σύνθετη αντίσταση εισαγωγής | Rin | 100 | Ω | |||
| Δέκτης | ||||||
| Διαφορική ταλάντευση παραγωγής στοιχείων | Vout, PP | 300 | 850 | mVpp | 2 | |
| Χρόνος ανόδου παραγωγής και χρόνος πτώσης | TR, TF | 28 | CP | 3 | ||
| Los που βεβαιώνεται | VLOS_F | Vcc-0,8 | Vcc | Β | 4 | |
| Los de-που βεβαιώνεται | VLOS_N | Vee | Vee+0.8 | Β | 4 | |
| Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) σε 85 ℃, VCC=3.13 σε 3,47 Β) | ||||||
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Μέγιστο. | Μονάδα | Σημείωση |
| Συσκευή αποστολής σημάτων | ||||||
| Λειτουργούν μήκος κύματος | λ | 1260 | 1310 | 1355 | NM | |
| Ave. δύναμη παραγωγής (που επιτρέπεται) | ΣΤΡΩΣΤΕ | -3 | 1 | dBm | 1 | |
| Αναλογία καταστολής δευτερεύων-τρόπου | SMSR | 30 | DB | |||
| Αναλογία εξάλειψης | ER | 4 | 4.5 | DB | ||
| Φασματικό πλάτος RMS | Δλ | 1 | NM | |||
| Χρόνος ανόδου/πτώση (20%~80%) | Tr/Tf | 50 | CP | |||
| Ποινική ρήτρα διασποράς | TDP | 3.2 | DB | |||
| Σχετικός θόρυβος έντασης | RIN | -128 | dB/Hz | |||
| Οπτικό μάτι παραγωγής | Υποχωρητικός με IEEE 0802.3ae | |||||
| Δέκτης | ||||||
| Λειτουργούν μήκος κύματος | 1260 | 1600 | NM | |||
| Ευαισθησία δεκτών | PSEN1 | 14.4 | dBm | 2 | ||
| Υπερφόρτωση | ΣΤΡΩΣΤΕ | 0,5 | dBm | |||
| Το Los βεβαιώνει | PA | -30 | dBm | |||
| Το Los de-βεβαιώνει | Pd | -18 | dBm | |||
| Υστέρηση Los | Pd-PA | 0,5 | DB | |||
